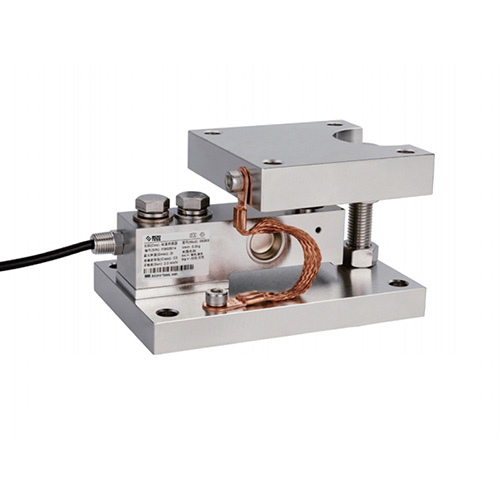

Models
MB-2A-0.25t, MB-2A-0.5t, MB-2A-1t, MB-2A-5t
MB-2S-0.22t, MB-2S-0.55t, MB-2S-1.1t, MB-2S-2.2t, MB-2S-4.4t
Основные характеристики
-
Компактная конструкция, простота установки
-
Быстрая и удобная установка на малых и средних установках
-
Верхняя плита с глухими отверстиями
-
Легкость крепления верхних нагруженных деталей
-
Винты с возможностью регулировки высоты
-
Защита от перегрузки и опрокидывания
-
Автоматическая самовыравнивающаяся система при вертикальной нагрузке (Self-aligning)
-
Конструкция с качающимся штифтом (Rocker Pin) обеспечивает стабильную точность измерений при смещении нагрузки
Материал
-
Легированная сталь (Alloy Steel) или нержавеющая сталь (Stainless Steel)
-
Сборка с однонаправленным тензодатчиком B530 или B550 (Single-ended Shear Beam)
Особенности при динамическом взвешивании
-
Необходима установка с горизонтальной тяговой штангой (Horizontal Tie Rod)
-
Предотвращение взаимодействия модуля взвешивания и верхней конструкции при движении материала внутри смесительных бункеров и других ёмкостей
Область применения
-
Смесительные бункеры (Mixing Hopper)
-
Силосы (Silo)
-
Резервуары (Tank)
-
Другие промышленные взвешивающие системы на базе ёмкостей
Диапазон нагрузки
-
0,5–5 тонн (0.5t–5t)
-
Идеально для малых и средних технологических установок
Преимущества
-
Подходит для статического и динамического взвешивания
-
Высокая повторяемость за счет самовыравнивающегося качающегося штифта
-
Простая конструкция, лёгкая установка
-
Стабильная работа при вибрации и смешении материалов

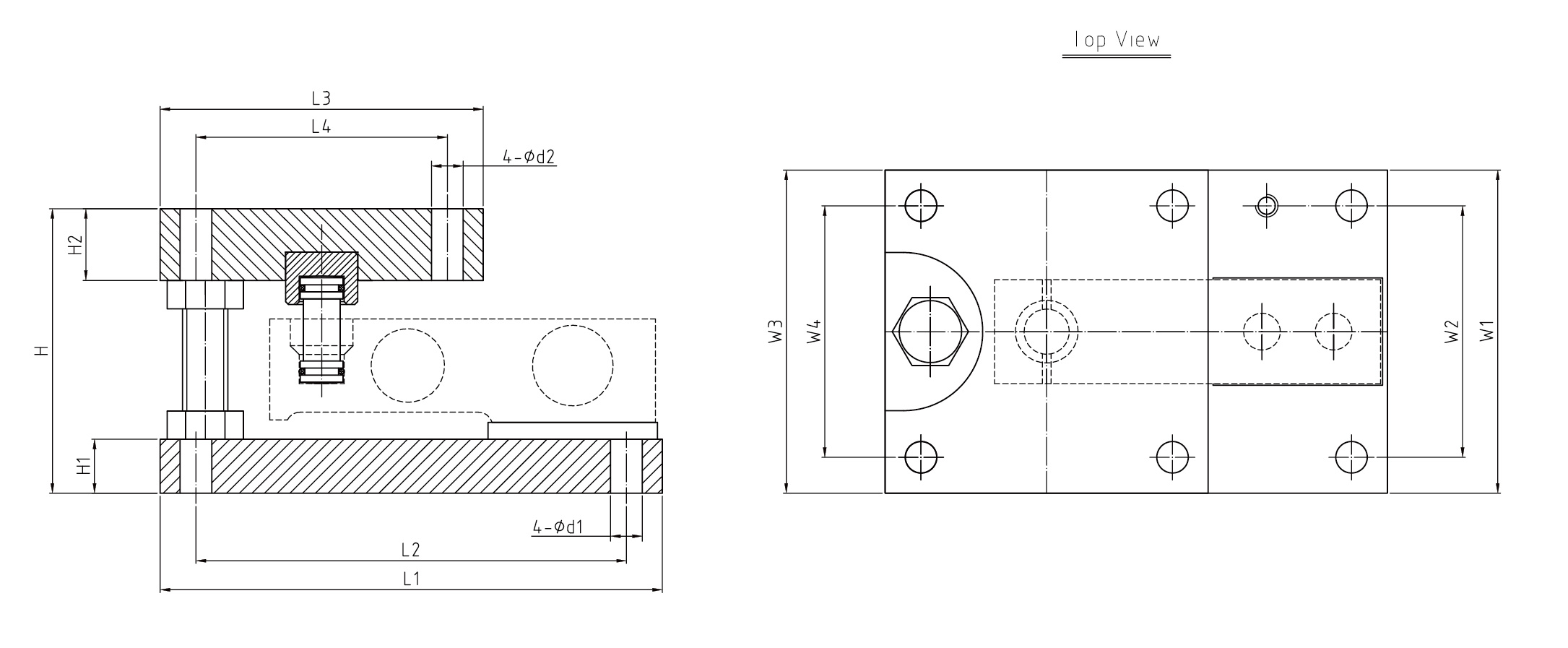

Dimensions
| Capacity | L1 | L2 | W1 | W2 | L3 | L4 | W3 | W4 | H | H1 | H2 | d1 | d2 |
| 0.25~2t | 177.8 | 152.4 | 114.3 | 88.9 | 114.3 | 88.9 | 114.3 | 88.9 | 100.7 | 19.1 | 25.4 | 11.2 | 11.2 |
| 0.22~2.2t | 177.8 | 152.4 | 114.3 | 88.9 | 114.3 | 88.9 | 114.3 | 88.9 | 100.7 | 19.1 | 25.4 | 11.2 | 11.2 |
| 4.4t/5t | 235 | 184.2 | 152.4 | 101.6 | 152.4 | 101.6 | 152.4 | 101.6 | 130.5 | 25.4 | 31.8 | 11.2 | 17.5 |
Specifications
