Models
MDB916A-1A-2.5klb, MDB916A-1A-5klb, MDB-1A-10klb, MDB-1A-20klb, MDB-1A-35klb, MDB-1A-50klb, MDB-1A-75klb
Основные характеристики
— Конструкция с двойным балочным датчиком среза (Double-ended shear beam)
— Центрированная нагрузка (center loaded) для повышения точности
— Прочная конструкция, подходит для средних и крупных систем взвешивания
— Самовыравнивающаяся конструкция (Self-aligning)
— Возможность установки модуля непосредственно на опоры резервуара (Tank Leg) без дополнительных монтажных пластин или кнопок нагрузки
— Одновременно обеспечиваются удобство установки и высокая стабильность
— Диапазон нагрузки на модуль: 2.5Klb ~ 75Klb (прибл. 1.1 ~ 34 тонн)
— Возможность выбора материала: легированная сталь (Alloy Steel) или нержавеющая сталь (Stainless Steel)
— Оснащён датчиком DB916A с двойным балочным срезом
— Гладкая и прочная сварка между элементами
— Высокая устойчивость даже в условиях эксплуатации на открытом воздухе
Области применения
Модуль MDB916-1A является идеальным решением для систем статического взвешивания средней и большой грузоподъёмности:
— Системы взвешивания резервуаров и бункеров (в помещении и на открытом воздухе)
— Промышленные весовые системы для средних и крупных производственных процессов
— Встроенная функция самопроверки (Self-checking) автоматически компенсирует тепловое расширение и сжатие
Преимущества
— Простая установка, возможность прямой сборки без дополнительных деталей
— Автоматическое поглощение структурных деформаций, вызванных изменением температуры
— Высокая точность и прочность конструкции
— Надёжная эксплуатация даже в уличных условиях

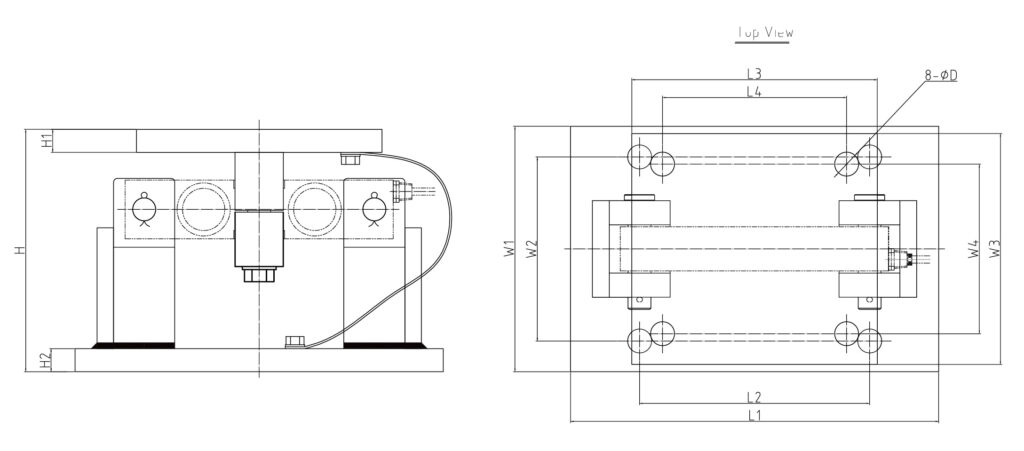

Dimensions
| Capacity | L1 | L2 | L3 | L4 | W1 | W2 | W3 | W4 | H | H1 | H2 | ΦD |
| 2.5~5klb | 9.34 | 6.25 | 4.00 | 2.75 | 5.00 | 3.75 | 4.00 | 2.75 | 5.13 | 0.50 | 0.50 | 0.56 |
| 10~35klb | 12.00 | 7.50 | 8.00 | 6.00 | 8.00 | 6.00 | 8.00 | 6.00 | 7.90 | 0.75 | 0.75 | 0.78 |
| 50~75klb | 16.25 | 11.50 | 9.00 | 6.50 | 12.00 | 9.50 | 9.00 | 6.50 | 9.30 | 0.98 | 0.98 | 0.78 |

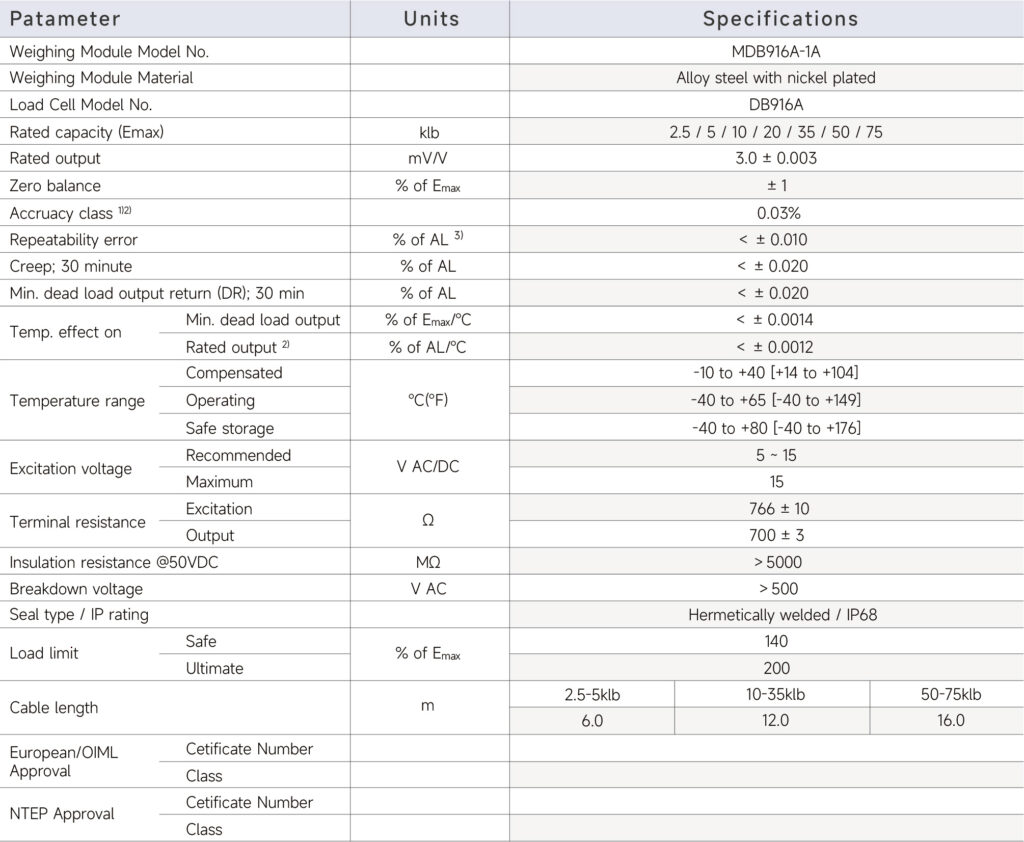

Specifications
