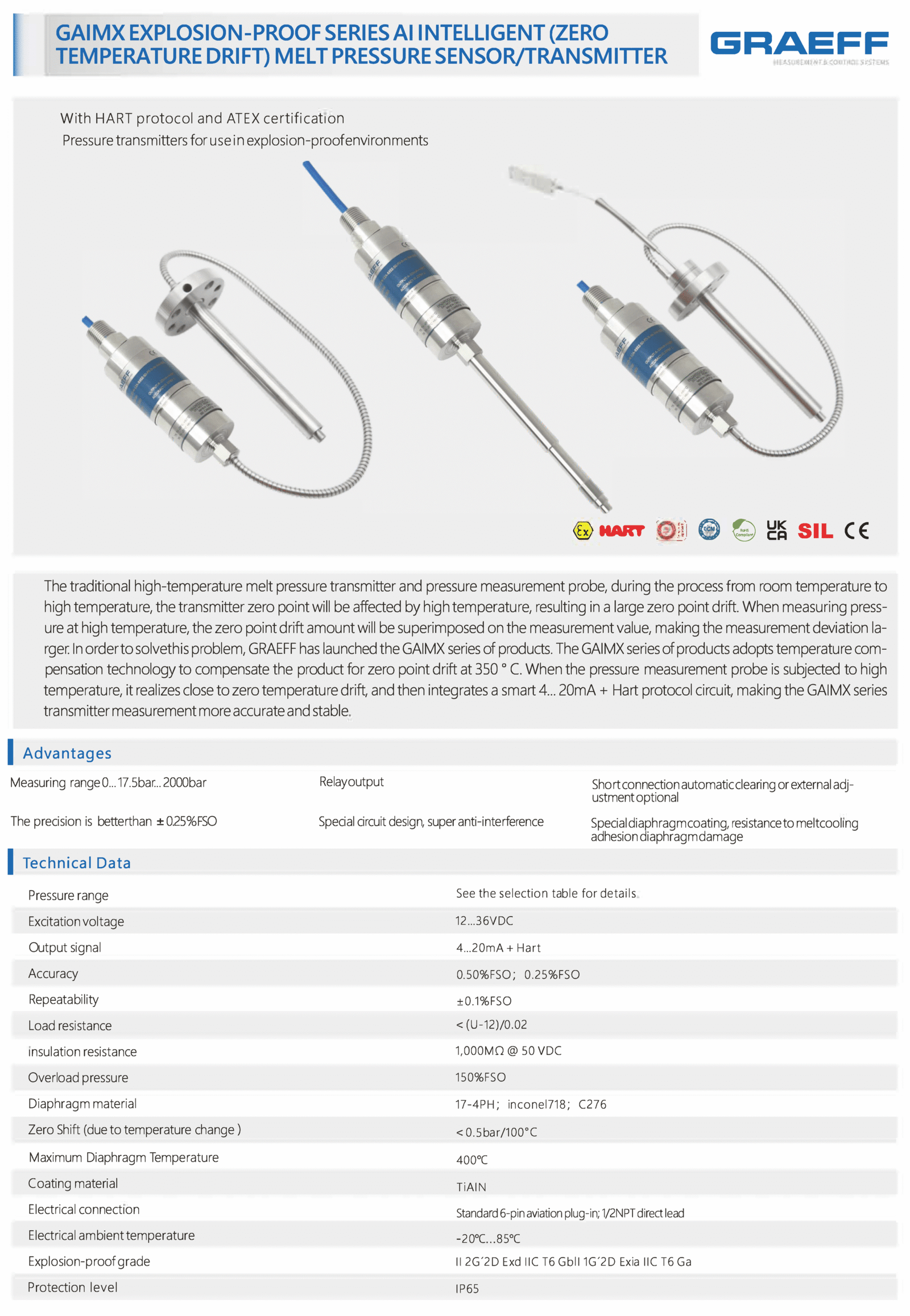

Существующие передатчики давления расплава и измерительные зондовые датчики при переходе от комнатной температуры к высокой температуре испытывают значительный дрейф нуля (zero point drift) под влиянием высокой температуры. При измерении давления в условиях высокой температуры этот дрейф нуля накладывается на измеряемое значение, увеличивая погрешность измерений.

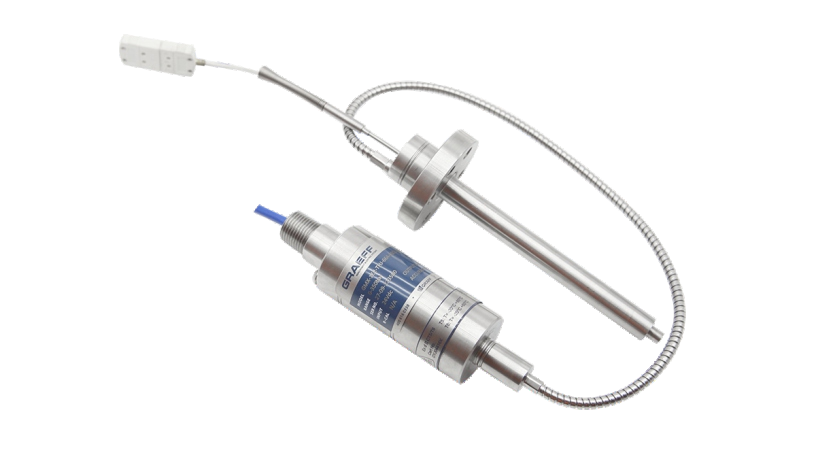

Для решения этих проблем компания GRAEFF выпустила серию GAIMX. Продукты серии GAIMX используют технологию температурной компенсации для корректировки дрейфа нуля при 350°C. Когда измерительный зонд давления подвергается высокой температуре, эта технология обеспечивает практически нулевой температурный дрейф. Кроме того, интеграция интеллектуальной схемы 4–20 мА с протоколом HART делает показания передатчиков серии AIMX более точными и стабильными.
Main features:
Measuring range0…17.5bar..2000bar
The precision is better than±025%FSO
Relay output
Special circuit design,superanti-interference
Short connection automatic clearing or externaladj- ustmentoptional
Special diaphragm coating,resistance adhesiondiaphragmdamage tomelt cooling
Серия GINS / Трансмиттер/датчик давления расплава представляет собой точное измерительное устройство, использующее высокопроизводительные ключевые компоненты и экономичный дизайн корпуса, обеспечивая точность измерений до 1,0% FSO. При правильной эксплуатации срок службы датчика может быть значительно увеличен.
Перед установкой этого трансмиттера обязательно внимательно ознакомьтесь с настоящим руководством пользователя для обеспечения корректной работы. Если при установке или эксплуатации возникнут трудности, обращайтесь к нашему сервисному специалисту — мы всегда готовы оказать вам квалифицированную помощь.
Термоплавильные датчики давления серии GMR / трансмиттеры давления расплава серии GMR используют высокопроизводительный цифровой чип серии TI, а схема разработана на основе стандартов безопасности SIL2 и PL. Управление осуществляется через релейный выход, а функция ограничения диапазона (range limit) обеспечивает безопасность экструзионного оборудования и производственных линий, эффективно снижая риск повреждений оборудования из-за перегрузки давления или непредвиденных аварий.
Этот продукт подходит для экструзионного оборудования и производственных линий, где требуется точное и плотное управление процессом, а области применения включают холодильную, химическую промышленность и охрану окружающей среды.
Датчик давления расплава для высоких температур серии GM с зелёной заливкой от Graeff отличается долгим сроком службы, высококачественными материалами, точными измерениями и средой передачи пищевого класса.
Корпус трансмиттера давления расплава для высоких температур серии GMC изготовлен из нержавеющей стали, а остальные компоненты выполнены по специальной технологии и прошли испытания на высокую прочность.
Данная серия продукции обеспечивает длительный срок службы и производительность, подтвержденную только измерениями.
Корпус датчика давления расплава для высоких температур серии CMT изготовлен из нержавеющей стали, а остальные компоненты произведены по специальной технологии и прошли испытания на высокую прочность. Диафрагма покрыта специальным слоем из титановго соединения, что защищает её от высоковязких и абразивных веществ. Эта серия обеспечивает долгий срок службы и точные измерения.
Корпус трансмиттера давления расплава для высоких температур серии GMC изготовлен из нержавеющей стали, а остальные компоненты выполнены по специальной технологии и прошли испытания на высокую прочность.
이 시리즈 제품은 긴 수명과 정확한 측정 성능을 제공합니다.
Серия GMX / Передатчики давления расплава для высоких температур имеют корпус из нержавеющей стали, а прочие компоненты изготовлены по специальной технологии и прошли испытания на высокую прочность. Мембрана защищена специальным покрытием из соединений титана, что обеспечивает её защиту даже при воздействии высоковязких или абразивных веществ.
Серия GPX / Передатчики давления расплава имеют корпус из нержавеющей стали, а прочие компоненты изготовлены по специальной технологии и прошли испытания на высокую прочность. Защитная пленка устройства выполнена из специального покрытия на основе соединений титана, что обеспечивает защиту от воздействия высоковязких или абразивных веществ.
Эта серия отличается долгим сроком службы и высокой точностью работы, подходит для пищевых сред и отличается стабильностью благодаря минимальному влиянию температурного дрейфа. Применена технология экологичной заправки среды с использованием сплава NTX, что позволяет использовать устройство как в пищевой, так и в производственной промышленности.
Корпус датчика давления расплава для высоких температур серии CM изготовлен из нержавеющей стали, а остальные компоненты выполнены по специальной технологии и прошли испытания на высокую прочность. Диафрагма защищена специальным покрытием из титансодержащего соединения, что предотвращает воздействие высоковязких и абразивных веществ.
Эта серия обеспечивает долгий срок службы, точные измерения и низкую чувствительность к изменениям температуры. Кроме того, применяется технология экологически чистого наполнения сплава NTX, что позволяет использовать устройства в пищевой и фармацевтической промышленности.
Существующие передатчики давления расплава и измерительные зондовые датчики при переходе от комнатной температуры к высокой температуре подвергаются значительному дрейфу нуля (zero point drift) из-за влияния высокой температуры. При измерении давления в условиях высокой температуры этот дрейф нуля накладывается на измеряемое значение, что приводит к значительным погрешностям измерений.
Для решения этих проблем компания GRAEFF выпустила серию GAIMX. Продукты серии GAIMX используют технологию температурной компенсации для корректировки дрейфа нуля при 350°C. Когда измерительный зонд давления подвергается воздействию высокой температуры, устройство обеспечивает почти нулевой температурный дрейф. Кроме того, интеграция интеллектуальной схемы 4–20 мА + протокол HART делает показания передатчика серии AIMX более точными и стабильными.
Датчик давления расплава для высоких температур серии GM с зелёной заливкой от Graeff отличается долгим сроком службы, высококачественными материалами, точными измерениями и средой передачи пищевого класса.
● Output signal 4-20mA/0-10V
● Measuring range 0 ~ 2000bar
● Zero calibration at 200℃
● Accuracy better than 0.5% FSO (linear)
● 6-point refifined testing process
● With thermocouple or thermal resistance temperature sensor
