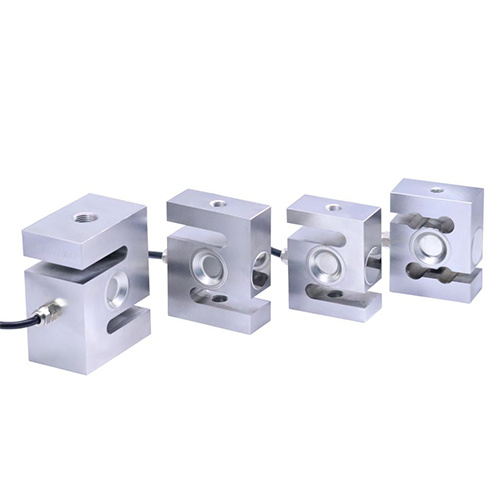

Models
ДЫТШ-200кг, ДЫТШ-300кг, ДЫТШ-500кг, ДЫТШ-1т, ДЫТШ-2т, ДЫТШ-3т, ДЫТШ-5т
Features
-
Возможность измерения нагрузок в обоих направлениях: растяжение и сжатие
-
Компактная конструкция, удобная для установки
-
Высокая суммарная точность
-
Отличная долгосрочная стабильность
-
Используется высококачественная нержавеющая сталь
-
Широко применяется в различных устройствах для испытания растягивающих и сжимающих нагрузок, включая универсальные испытательные машины, бункерные весы, крановые весы, фасовочные весы, ленточные весы, устройства для тестирования силы вставки/снятия, а также в автоматизированном и испытательном оборудовании

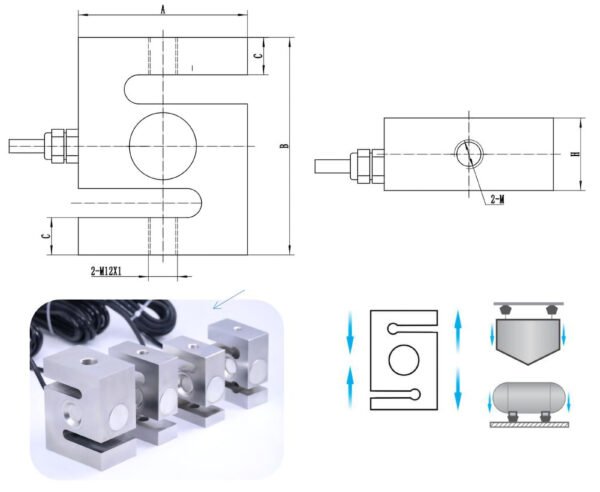

Dimensions
| Capacity(mm) | M | A | B | C | H |
| 200~300kg | 2-M10*1 | 62 | 80 | 16 | 30 |
| 500kg | 2-M12*1 | 62 | 80 | 11.6 | 30 |
| 1t | 2-M12*1 | 70 | 90 | 15.5 | 30 |
| 2t | 2-M16*1.5 | 71 | 90 | 20.2 | 45 |
| 3t | 2-M18*1.5 | 80 | 100 | 19.8 | 50 |
| 5t | 2-M20*2 | 92 | 130 | 27.8 | 58 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 0–5 |
| Output Sensitivity | mV/V | 2.0 ±10% |
| Zero Balance | %F.S. | ±0.05 |
| Non-linearity | %F.S. | 0.0166 |
| Hysteresis | %F.S. | 0.0166 |
| Repeatability | %F.S. | 0.018 |
| Creep (30 min) | %F.S. | 0.0166 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.0175 |
| Temp. Effect on Zero Balance | %F.S./10℃ | 0.0125 |
| Frequency Response | Hz | 1k |
| Material | – | Stainless Steel |
| Impedance | Ω | 380 ±15 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -10 to 50 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5×3m |
| Max Cable Tension / Platform | – | Max Platform Size: 500×400 mm |
| TEDS | – | Optional |
