Models
DYCW
Features
● Высокая надёжность
● Подходит для различных способов установки
● Возможность индивидуального изготовления по нестандартным требованиям
● Высокая помехоустойчивость и стабильный выходной сигнал
● Используется высококачественная легированная сталь Широко используется в области дозирования и взвешивания в реакторах, смешивающих баках, бункерах, силосах, резервуарах, цементных смешивающих станциях, а также в химической, фармацевтической и пищевой промышленности

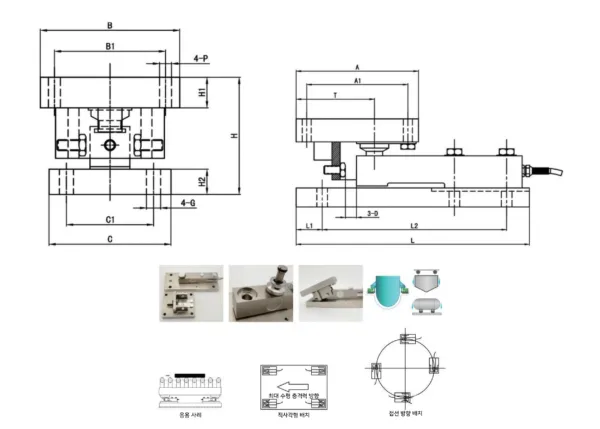

Dimensions
| Capacity(mm) | L | L1 | L2 | A | A1 | B | B1 | C | C1 | H | H1 | H2 | T | P | G | D |
| 0.3~3t | 286 | 32 | 226 | 150 | 124 | 112 | 102 | 112 | 80 | 106.9 | 28 | 23 | 96 | M10 | Φ13 | 1.6 |
| 5t | 317.5 | 32 | 257 | 178 | 146 | 152 | 120 | 152 | 102 | 146.2 | 38 | 30 | 99 | M16 | Φ17 | 1.6 |
| 10t | 360 | 32 | 295 | 184 | 152 | 154 | 122 | 154 | 106 | 215.7 | 45 | 45 | 105 | M20 | Φ21 | 3 |
| 15~20t | 400 | 25 | 350 | 220 | 170 | 220 | 170 | 220 | 170 | 255.7 | 55 | 55 | 115 | M24 | Φ26 | 3 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 0–20 |
| Output Sensitivity | mV/V | 2.0 ± 0.002 |
| Zero Output | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.03 |
| Hysteresis | %F.S. | 0.03 |
| Repeatability | %F.S. | 0.03 |
| Creep (30 minutes) | %F.S. | 0.03 |
| Temperature Effect on Sensitivity | %F.S./10℃ | 0.02 |
| Temperature Effect on Zero | %F.S./10℃ | 0.02 |
| Frequency Response | Hz | 10k |
| Material | — | Alloy Steel / Stainless Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5 × 2m |
| Maximum Cable Tension | kg | 10 |
| TEDS | — | Optional |
