Models

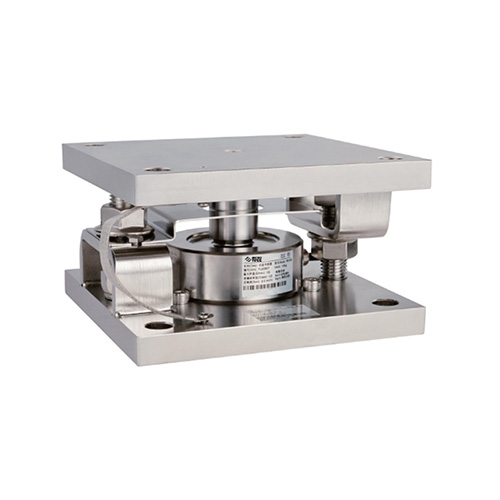

MR-1S-1t, MR-1S-2.5t, MR-1S-5t, MR-1S-10t, MR-1S-15t, MR-1S-20t, MR-1S-30t, MR-1S-50t, MR-1S-100t
Основные характеристики
– Низкопрофильная конструкция (Low-profile)
– Подходит для условий с ограниченным монтажным пространством
– Верхняя плита с «слепым отверстием» (blind hole) для удобного монтажа и приложения нагрузки
– Встроенный винт для регулировки высоты
– Функции защиты от перегрузки и опрокидывания (Overload & Overturn)
– Диапазон нагрузки на модуль: от 2.5 до 100 тонн
– Подходит для измерения веса различного промышленного оборудования
– Возможность выбора материала: легированная сталь (Alloy Steel) или нержавеющая сталь (Stainless Steel)
– Интегрированная сборка с компрессионным тензодатчиком MR-1S
– Высокая точность взвешивания
Области применения
Модуль MR-1S является оптимальным решением для динамических систем взвешивания, таких как:
– Смесительные бункеры (Mixing Hopper)
– Силосы (Silo)
– Резервуары хранения (Vessel)
– Системы взвешивания резервуаров и танков (Tank Weighing Systems)
Условия установки
– Идеален для оборудования с ограниченным пространством
– Обеспечивает стабильную установку при измерении вертикальной нагрузки, а также в производственных линиях с вибрациями и движениями
Dimensions
| Capacity | D | H | H1 | H2 | L1 | L2 | L3 | L4 | W1 | W2 | W3 | W4 | M |
| 1~10t | 14.0 | 103.0 | 13.5 | 3.0 | 115.0 | 175.0 | 115.0 | 175.0 | 115.0 | 150.0 | 115.0 | 150.0 | M16 |
| 15~20t | 17.5 | 114.2 | 19.1 | 3.0 | 160.0 | 200.0 | 160.0 | 200.0 | 160.0 | 200.0 | 160.0 | 200.0 | M20 |
| 30t | 20.0 | 132.0 | 19.1 | 3.0 | 185.0 | 250.0 | 185.0 | 250.0 | 185.0 | 250.0 | 185.0 | 250.0 | M24 |
| 50~100t | 23.0 | 155.0 | 25.4 | 3.0 | 250.0 | 320.0 | 250.0 | 320.0 | 250.0 | 320.0 | 250.0 | 320.0 | M30 |
Specifications
