Models

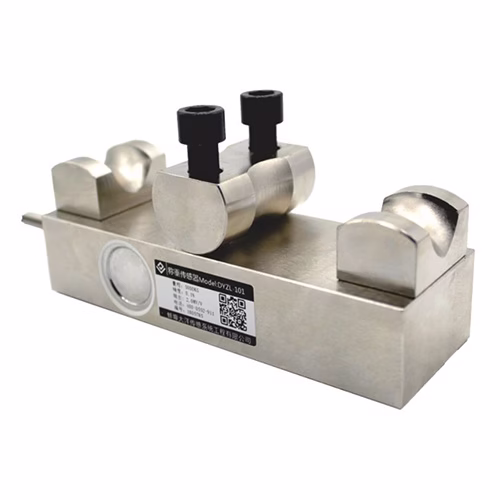

DYZL-101
Features
-
высокая надежность
-
позволяет надежно измерять натяжение различных стальных канатов
-
прост в установке
-
Использование высококачественной нержавеющей стали / легированной стали.
-
Широко используется для измерения натяжения канатов и долгосрочного мониторинга в кранах, водных ресурсах, горнодобывающей промышленности и в различных областях испытаний на растяжение.

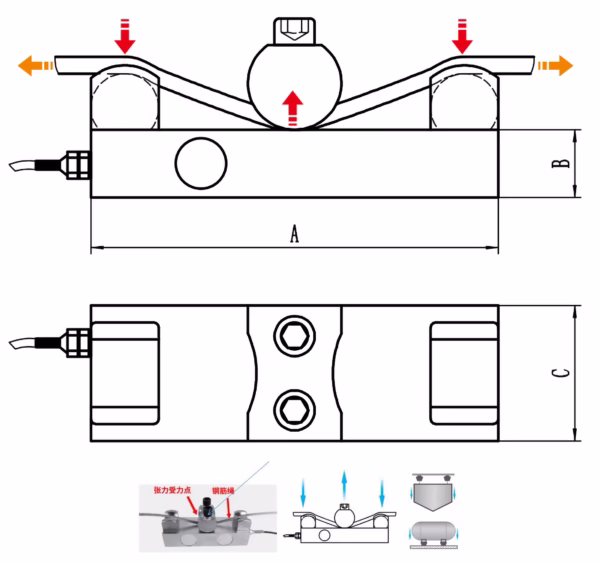

Dimensions
| Capacity(mm) | 케이블 지름 | A | B | C |
| 10kN/1t | Φ6~14 | 180 | 35 | 60 |
| 20kN/2t | Φ10~18 | 180 | 35 | 60 |
| 40~60kN/4~6t | Φ16~22 | 180 | 37 | 60 |
| 100~140kN/10~14T | Φ16~22 | 180 | 37 | 60 |
| 200kN/20t | Φ22~32 | 240 | 40 | 80 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | kN | 1–200 |
| Output Sensitivity | mV/V | 1.5 ±0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.5 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.3 |
| Creep (30 min) | %F.S. | 0.3 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 1k |
| Material | — | Alloy Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 10–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 300 |
| Cable Specification | m | Φ5 × 3m |
| Max Cable Tension | N | 98 |
| TEDS | — | Optional |
