Models
DYLF-106
Features
-
Высокая надёжность
-
Низкая конструкционная высота
-
Высокая суммарная точность
-
Отличная стабильность сигнала и высокая электромагнитная помехоустойчивость
-
Используется высококачественная легированная сталь с никелевым покрытием
-
Широко применяется не только в весоизмерительных устройствах, таких как электронные ленточные весы, фасовочные весы и весы для жидкого наполнения, но и в автоматизированном оборудовании и испытательных системах

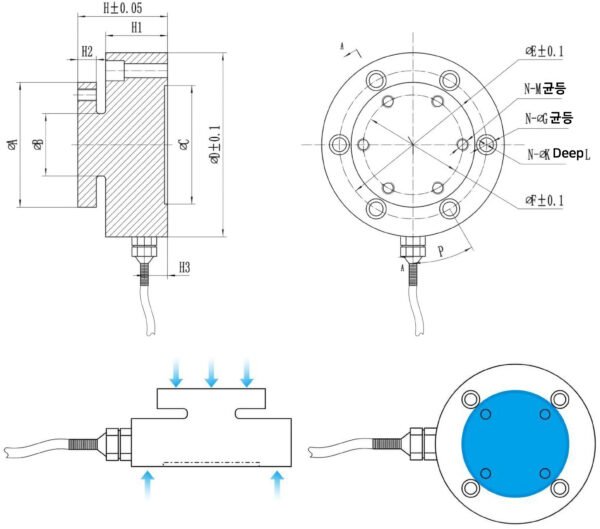

Dimensions
| Capacity(mm) | A | B | C | D | H | H1 | H2 | H3 | E | F | N | M | G | K | L | P |
| 0.5~1T | 53 | 26 | 48 | 80 | 39 | 24 | 10 | 11 | 63 | 42 | 4 | 6 | 6 | 9 | 8 | 45º |
| 2~15T | 80 | 40 | 76 | 118 | 58 | 40 | 12 | 15 | 95 | 64 | 6 | 8 | 9 | 14 | 12 | 30º |
| 20~50T | 102 | 60 | 96 | 146 | 74 | 48 | 20 | 20 | 121 | 81 | 8 | 10 | 11 | 17 | 13 | 22.5º |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 50 |
| Output Sensitivity | mV/V | 2.0 ±0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.2 |
| Hysteresis | %F.S. | 0.2 |
| Repeatability | %F.S. | 0.2 |
| Creep (30 min) | %F.S. | 0.2 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temp. Effect on Zero | %F.S./10℃ | 0.03 |
| Frequency Response | Hz | 10k |
| Material | – | Alloy Steel |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ/50V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5×3m |
| Cable Tension Limit | kg | 10 |
| TEDS | – | Optional |
