Models
DYJN-103
Features
-
Обеспечивает защиту от воды и пыли (IP-рейтинг)
-
Используется для прерывистого вращения на неподвижных объектах
-
Возможна нестандартная индивидуальная сборка
-
Устойчив к помехам и обеспечивает стабильный сигнал
-
Используется высококачественная легированная сталь
-
Широко применяется для статического измерения крутящего момента в испытательных машинах, динамометрических ключах, электроприводах, клапанах, трансмиссиях, а также в системах тестирования некрутяшего крутящего момента, например, в гидравлических системах

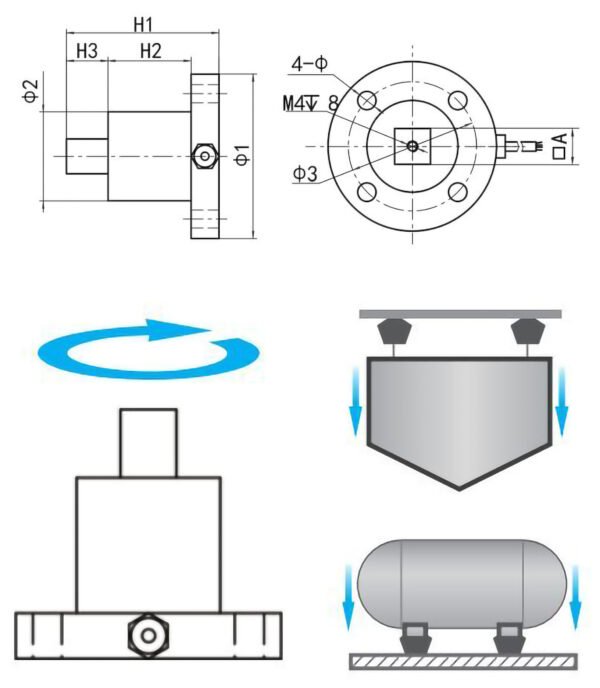

Dimensions
| Capacity(mm) | A | H1 | H2 | H3 | Φ1 | Φ2 | Φ3 | Φ |
| 2~200N·m | 12.5 | 55 | 30 | 15 | 59 | 32 | 45 | 6.5 |
| 300~800N·m | 25.4 | 75 | 40 | 24 | 68 | 40 | 55 | 8.5 |
| 1000~3000N·m | 25.4 | 85 | 44 | 24 | 98 | 56 | 80 | 13 |
Specifications
| Item | Unit | Value |
|---|---|---|
| Rated Capacity | N·m | 0–3000 |
| Output Sensitivity | mV/V | 1.0–2.0 |
| Zero Output | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.3 |
| Hysteresis | %F.S. | 0.1 |
| Repeatability | %F.S. | 0.1 |
| Creep (30 minutes) | %F.S. | 0.1 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | kHz | 10 |
| Material | — | Alloy Steel |
| Impedance | Ω | 350 / 700 |
| Insulation Resistance | MΩ / 100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to +80 |
| Safe Overload | %R.C. | 120 |
| Ultimate Overload | %R.C. | 150 |
| Cable Specification | m | Φ3 × 3m |
| Maximum Cable Tension | kg | 98 |
| TEDS | — | Optional (value 10) |
